X13W/T銅內螺紋二通旋塞閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們為您提供全套工程閥門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
主要性能規范
| 型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度℃ | 適用介質 | |
| 殼體 | 密封 | ||||
| X13W.0 | 1.0 | 1.5 | 1.1 | ≤100 | 油品、煤氣 |
| X13T.0 | 1.0 | 1.5 | 1.1 | 水、蒸氣、油品 | |
| X13W.0T | 1.0 | 1.5 | 1.1 | 水、蒸氣、油品 | |
| X13.0(P/R) | 1.0 | 1.5 | 1.1 | ≤250 | 硝酸、醋酸 |
主要零件材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X13W.0 | 鑄鐵 | 鑄鐵 | 鑄鐵 | 油浸石棉盤根， 柔性石墨 |
| X13T.0 | 鑄鐵 | 鑄銅 | 鑄鐵 | |
| X13W.0T | 鑄銅 | 鑄銅 | 鑄銅 | |
| X13W.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 | |
| X13W.0R | 鉬二鈦 | 鉬二鈦 | 鉬二鈦 |
主要尺寸
| 公稱通徑DN | 管螺紋G | 尺寸 mm | |||||
| L | I | □S | □S | h1 | H | ||
| 15 | 1/2 | 85 | 14 | 30 | 11 | 26 | 99 |
| 20 | 3/4 | 90 | 16 | 36 | 14 | 34 | 124 |
| 25 | 1 | 110 | 18 | 46 | 17 | 38 | 133 |
| 32 | 11/4 | 130 | 20 | 55 | 19 | 45 | 152 |
| 40 | 11/2 | 150 | 22 | 60 | 22 | 55 | 212 |
| 50 | 2 | 170 | 24 | 75 | 27 | 74 | 260 |
| 65 | 21/2 | 220 | 26 | 90 | 32 | 82 | 295 |
| 80 | 3 | 250 | 30 | 105 | 36 | 125 | 327 |
| 100 | 4 | 300 | 30 | 140 | 46 | 135 | 425 |

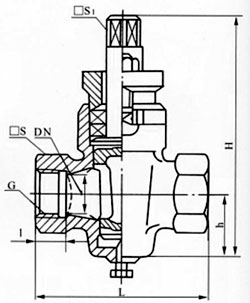

產品結構
